首页 > 产品展示 >  PH系列氮气平衡系统PH型氮气平衡系统

详情描述

PH  系列氮气平衡 系统 性能 规格

一、工作原理
       PH系列氮气平衡系统是利用氮气瓶里的高压氮气来控制平衡机床主轴部件重量的油压缸压力,使平衡油压缸的压力达到机床主轴部件的重量,从而使机床能达到高速度、高精度加工,减低伺服马达负载,增加机床精度寿命。
二、特性
1.无需动力系统,节省能源。
2.适用于机床的高速平衡运动,无噪音。
3.成本低,维修方便。
4.安装简单,提高工作效率。
三、结构名称


A.高压氮气瓶:存储液压油和高压氮气,高压氮气把液压油压入专用液压缸。
B.氮气进出口开关:控制高压氮气瓶的泄压及补气。
C.氮气进出口:高压氮气瓶的泄压出口及补气进口。
D.保护盖:保护氮气进出口C的清洁。
E.液压表:显示高压氮气瓶里的气压。(用户可选用电触点液压表:当氮气瓶里“工作压力”低于“设定压力”时,会输出信号进行报警)
F.高压球阀:液压油开关。打开时,高压氮气瓶里的液压油和专用液压缸里的液压油互通。
G.高压油管:用于高压氮气瓶里的液压油和专用液压缸里的液压油的传输。
H.专用液压缸:平衡垂直运动部件之重量。

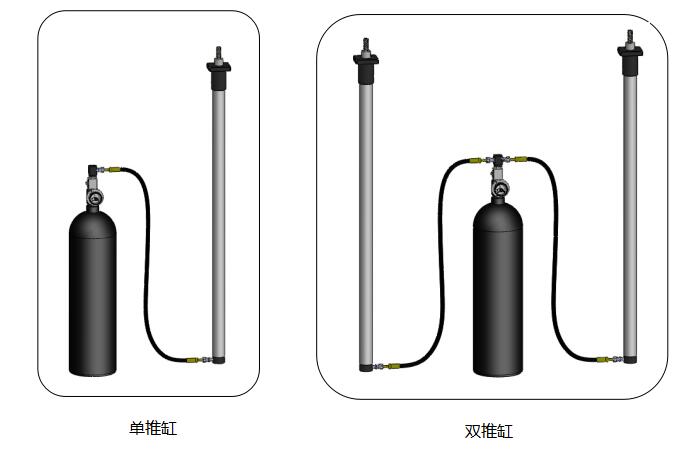

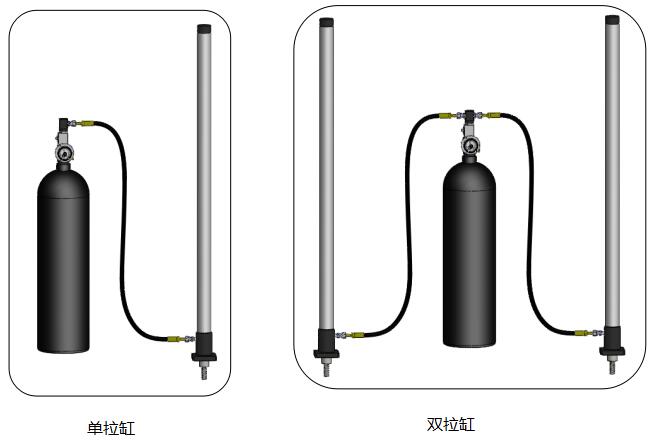

四、常用结构形式

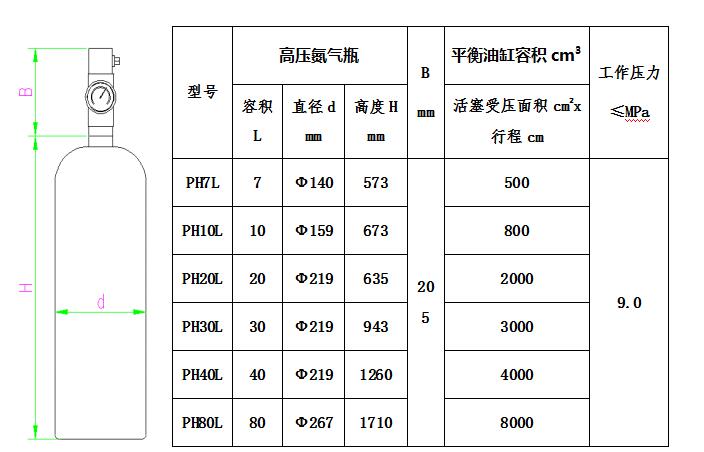

五、规格说明表


*根据客户对平衡油缸的出力、行程和安装尺寸要求定制。

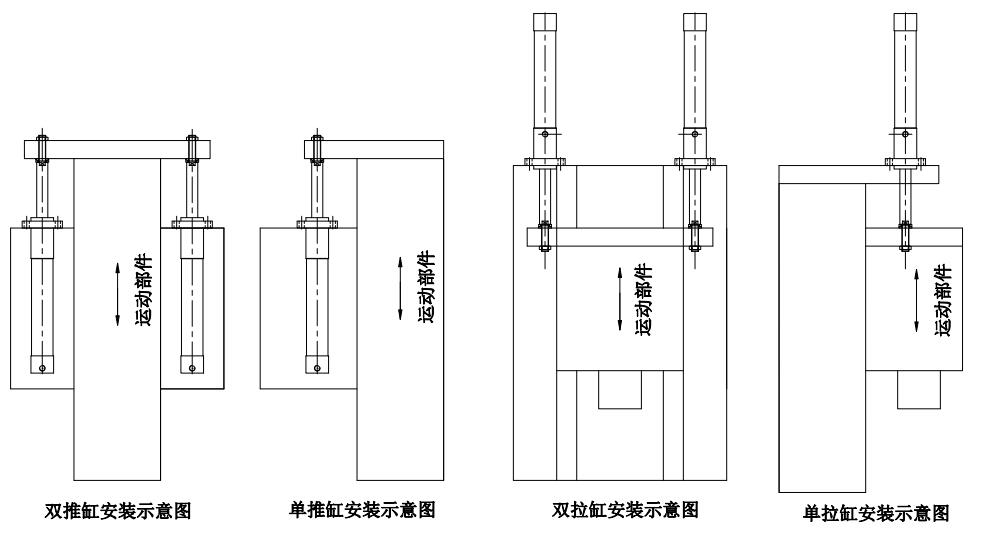

六、平衡缸安装方式示意图

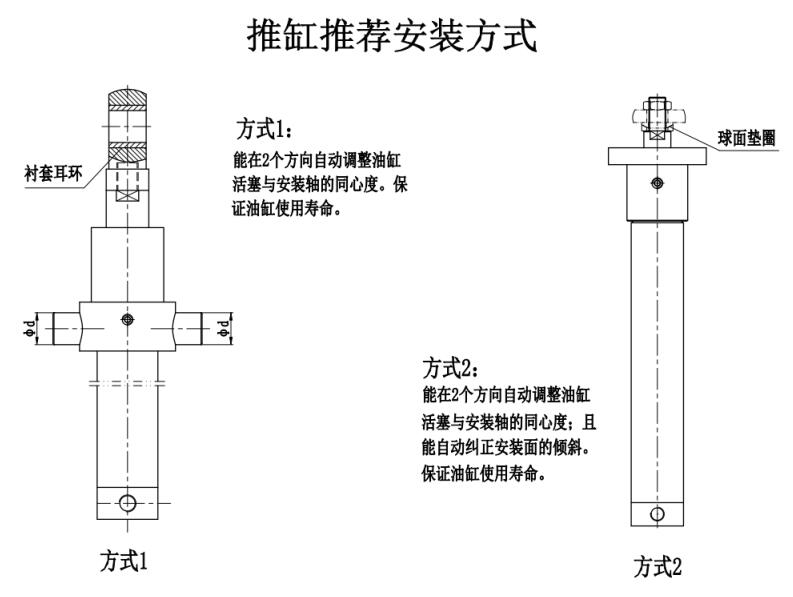

七、推缸推荐安装方式



八、客户订购氮气平衡系统需提供资料
(1)平衡重量(Kg)
(2)最大行程(mm)
(3)最快移动速度(m/min)
(4)采用推缸还是拉缸
(5)采用双缸还是单缸
(6)安装方式:法兰式、耳环市、圆柱式等
(7)油管长度

九、氮气平衡系统可下载资料

(1)PH型氮气平衡系统使用说明书.pdf
(2)氮气平衡系统故障原因.pdf
(3)拉缸安装方法.pdf
(4)拉缸排气操作说明.pdf
(5)推缸安装方法(球面垫圈).pdf
(6)推缸安装方法(浮动接头).pdf
(7)推缸排气操作说明(柱推缸).pdf
(8)推缸排气操作说明(活塞式).pdf
