首页 > 产品展示 >  QG型倍力缸QG型倍力缸

详情描述

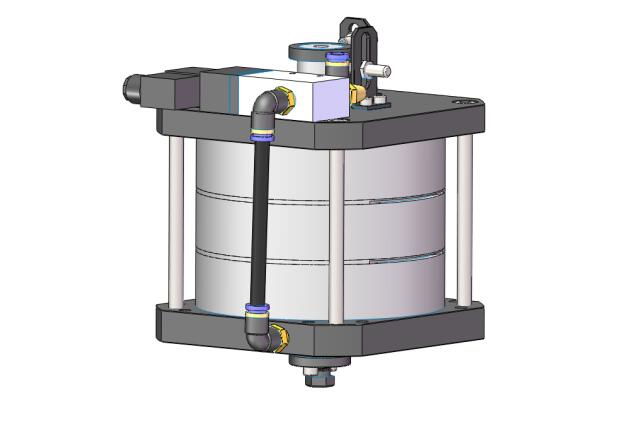

QG型倍力缸性能规格

       QG型倍力缸是利用压力较小的气压,通过多层气缸压力共同作用于同一气缸活塞上,使气缸活塞能获得多倍的气压作用力。这样可以利用较小缸径的气缸来产生所需的松刀力。另外,该气缸可以通过调节主轴锥孔吹气调节螺栓可调节主轴锥孔的吹气量。
1.采用高品质的德国进口密封圈。
2.磨损面均经过硬化处理。
3.体积小、重量轻、外形美观。
4.采用无触点感应开关到位发讯。
5.采用专利技术,调节主轴锥孔吹气量。
6.性能稳定、使用寿命长。

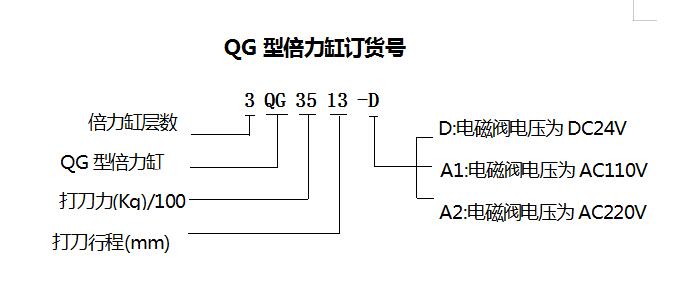

QG型倍力缸订货举例
如:3QG3513-D表示

1.倍刀缸有3层
2.QG型倍刀缸
3.打刀力为3500Kg
 4.打刀行程为13mm
     5.电磁阀电压为DC24V

QG刀缸规格参数表

型号

打刀力(Kg)

行程

mm

总高

mm

适用机床

下载图纸

进气气源压力(Mpa)

0.4

0.5

0.6

2QG2010

1530

1910

2300

10

169

30#刀柄

PDF图

CAD图

3QG3513

2310

2890

3470

13

216

40#刀柄

PDF图

CAD图

4QG4513

3080

3850

4620

13

257

PDF图

CAD图

4QG4515

3080

3850

4620

15

259

50#刀柄

PDF图

CAD图

5QG6015

3910

4890

5870

15

300

PDF图

CAD图
