ZYG型打刀缸性能规格

       ZYG型打刀缸是一种气液增压式打刀缸。该种打刀缸把压力较小的气压转变成压力较大的液压,从而使数控机床能利用成本较低的气压就可产生其所需的较大打刀力。
1、能自动将进入油缸内的空气排出,使增压缸的出力与行程保持不变。
2、采用高质量的耐磨导向环和德国进口密封圈。
3、采用专利技术杜绝气缸空气进入油缸。
4、性能稳定、使用寿命长。

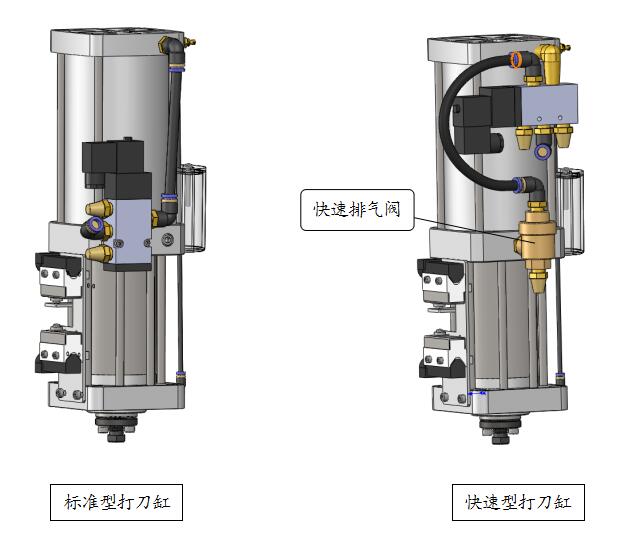

       各种ZYG型打刀缸均有标准型打刀缸和快速型打刀缸之分;快速打刀缸打刀速度要比普通打刀缸快30%左右。快速打刀缸采用大通径电磁阀,另加一快速排气阀,加快打刀缸的进气和排气速度,以实现快速打刀。

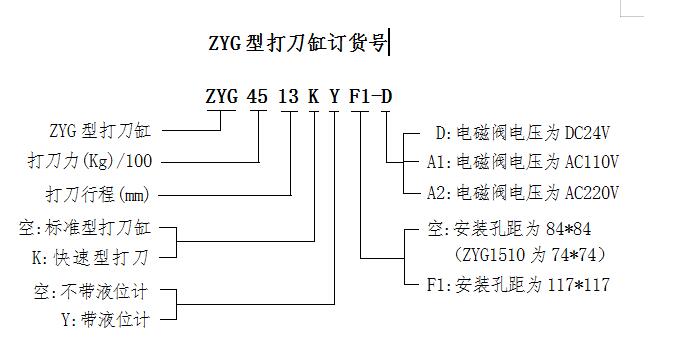

ZYG型   打刀缸订货举例

如:ZYG4013KYF1-D表示

1. 打刀缸为ZYG 型打刀缸
2. 打刀力为4000Kg
    3. 打刀行程为13mm
4. 打刀缸为快速型打刀缸
5. 打刀缸油杯带液位计
 6. 安装孔距为117*117
7. 电磁阀电压为DC24V



ZYG型打刀缸规格参数表

型号

打刀力(Kg)

行程

mm

总高

mm

空载打刀速度

(s/次)

适用机床

下载图纸

进气气源压力(Mpa)

0.4

0.5

0.6

标准型

快速型

 ZYG1510

1050

1310

1580

10

268

0.17


30#

刀柄

PDF图

CAD图

ZYG2013

1480

1850

2220

13

315

0.33


PDF图

CAD图

ZYG3013

1960

2450

2940

13

315

0.38


40#

刀柄

PDF图

CAD图

ZYG3513

2400

3000

3600

13

362

0.43

0.36

  PDF图

   CAD图

ZYG4013

2660

3330

4000

13

362

0.46

0.40

PDF图

CAD图

ZYG4018

2660

3330

4000

18

444

0.64

0.55

PDF图

CAD图

ZYG4513

3180

3970

4770

13

376

0.58

0.46

PDF图

CAD图

ZYG4515

3180

3970

4770

15

434

0.70

0.55

PDF图

CAD图

50#

刀柄

PDF图

CAD图

ZYG4517

3180

3970

4770

17

469

0.79

0.62

PDF图

CAD图

ZYG6015

3840

4800

5770

15

498

0.80

0.58

PDF图

CAD图

ZYG7015

4540

5680

6820

15

403

0.94

0.62

PDF图

CAD图

ZYG7017

4540

5680

6820

17

440

1.06

0.72

PDF图

CAD图

ZYG7020

4540

5680

6820

20

496

1.25

0.85

PDF图

CAD图

ZYG7515

4960

6200

7450

15

436

0.94

0.64

PDF图

CAD图

ZYG7517

4960

6200

7450

17

471

1.08

0.74

PDF图

CAD图

1. √为相应机床推荐使用打刀缸型号,

2. 各种快速型打刀缸安装尺寸均与对应标准型打刀缸一样
