首页 > 产品展示 > ZYQ型增压器ZYQ型增压器

详情描述

ZYQ型增压器性能规格

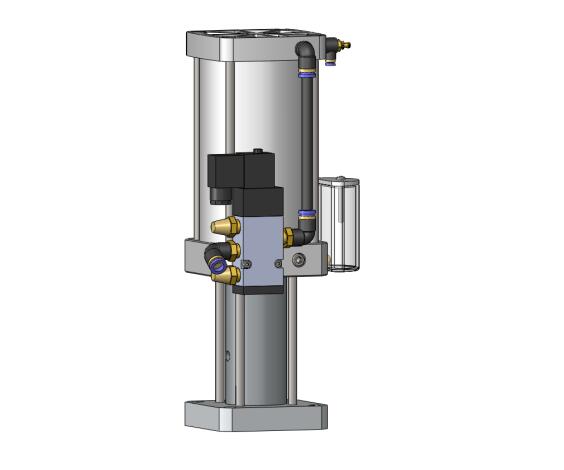

ZYQ型增压器是能把压力较小的气压转变成压力较大的液压,从而使数控机床能把成本较低的气压生成其所需较大压力的液压。
1、能自动将进入油缸内的空气排出,使增压器的出力与行程保持不变。
2、采用高质量的耐磨导向环和德国进口密封圈。
3、采用专利技术杜绝气缸空气进入油缸。
4、性能稳定、使用寿命长。

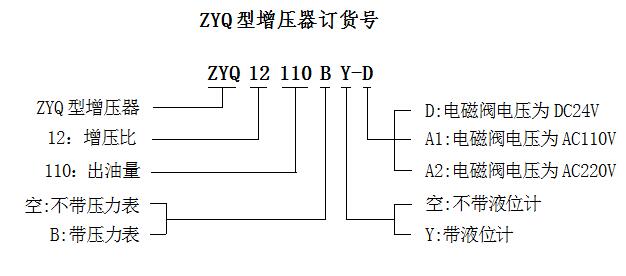

ZYQ型增压器订货举例

如:ZYQ12110BY-D表示
1:增压器为ZYG型打刀缸
2:增压器增压比为1:12.7
3:增压器出油量为110CC
4:增压器带有压力表
5:增压器油杯装有液位计
6:电磁阀电压为DC24V


ZYQ型增压器规格参数表


型号

增压比

出油压强(Mpa)

出油量

CC

总高

mm

下载图纸

进气气源压力(Mpa)

0.4

0.5

0.6

ZYQ06050

1:6.25

2.5

3.125

3.75

50

275

PDF图

CAD图

ZYQ08080

1:8

3.2

4.0

4.8

80

275

PDF图

CAD图

ZYQ08120

120

351

PDF图

CAD图

ZYQ08150

150

413

PDF图

CAD图

ZYQ08200

200

517

PDF图

CAD图

ZYQ11040

1:11

4.4

5.5

6.6

40

267

PDF图

CAD图

ZYQ12080

1:12.7

5.08

6.35

7.62

80

363

PDF图

CAD图

ZYQ12110

110

443

PDF图

CAD图

ZYQ12120

120

495

PDF图

CAD图

ZYQ12160

160

613.5

PDF图

CAD图

ZYQ12180

180

681

     PDF图

CAD图

ZYQ12210

210

544.5

PDF图

CAD图

ZYQ12250

250

628

PDF图

CAD图

ZYQ16110

1:16

6.4

8.0

9.6

110

532

PDF图

CAD图

ZYQ16180

180

549.5

PDF图

CAD图

ZYQ17060

1:17.35

6.94

8.675

10.41

60

367

PDF图

CAD图

ZYQ17080

80

455

PDF图

CAD图

ZYQ17100

100

527

PDF图

CAD图

ZYQ17110

110

569

PDF图

CAD图

ZYQ17120

120

620.5

PDF图

CAD图

ZYQ17160

160

564.5

PDF图

CAD图

ZYQ17210

210

700

PDF图

CAD图

ZYQ21120

1:21

8.4

10.5

12.6

120

499.5

PDF图

CAD图

ZYQ21160

160

616

PDF图

CAD图

ZYQ25060

1:25

10

12.5

15

60

488

PDF图

CAD图

ZYQ30070

1:30

12

15

18

70

475.5

PDF图

CAD图
